Carriles Picatinny

Un riel Picatinny es una base para visor que se atornilla al cajón de mecanismos de su rifle. Le proporciona una interfaz estándar para anillas de visor, miras de punto rojo y otros accesorios. Una vez instalado el riel, puede montar cualquier óptica con una base Picatinny o anillas Picatinny, y moverla a lo largo del riel para ajustar la distancia ocular correcta. Puede elegir rieles de JK-N, CZ, Contessa, Toni System, CJ Manufactory, Davika y Ascalon Arms, la mayoría fabricados para rifles CZ y Brno específicos.

Rieles para su rifle

Un riel debe coincidir con la parte superior de su cajón de mecanismos y con la posición de sus orificios para tornillos. Abra la colección para su rifle:

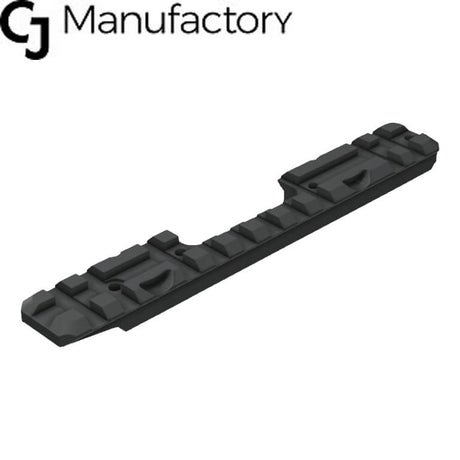

• CZ 457 rieles Picatinny
• CZ 455 rieles Picatinny
• CZ 452 rieles Picatinny
• CZ 600 rieles Picatinny

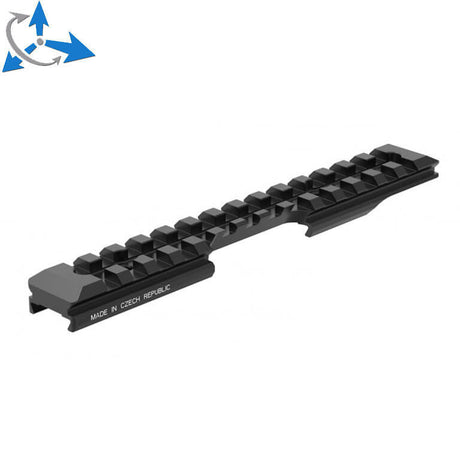

• ZKM 451 rieles Picatinny
• ZKM 452 rieles Picatinny

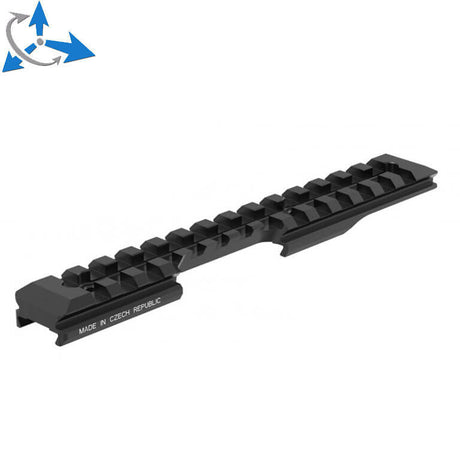

• ZKM 456 rieles Picatinny
• Brno Combo rieles Picatinny

Algunos rifles requieren una revisión más detallada:

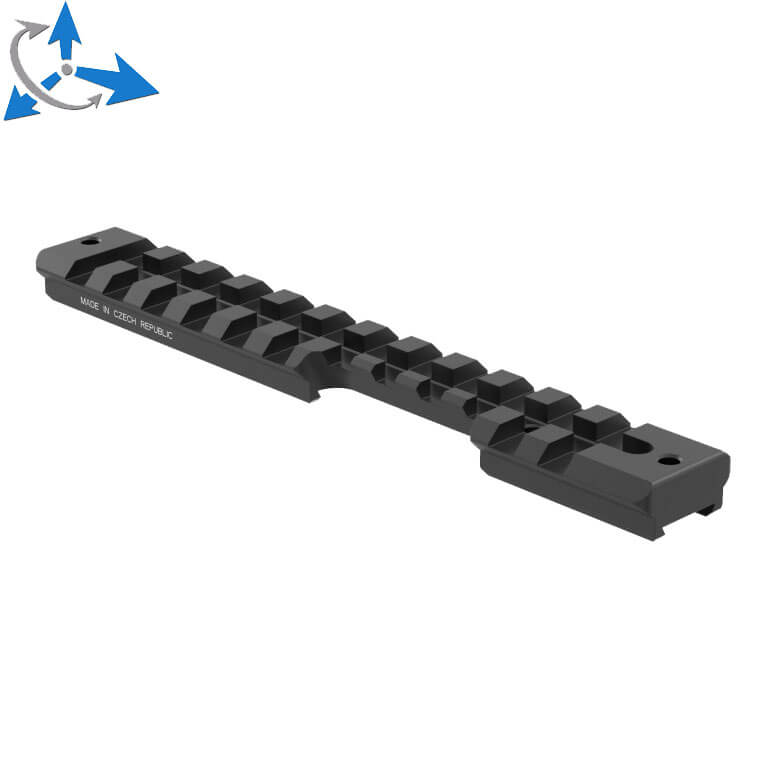

• CZ 457: las versiones para diestros y zurdos necesitan rieles diferentes. JK-N fabrica rieles para zurdos, planos y con 25 MOA.

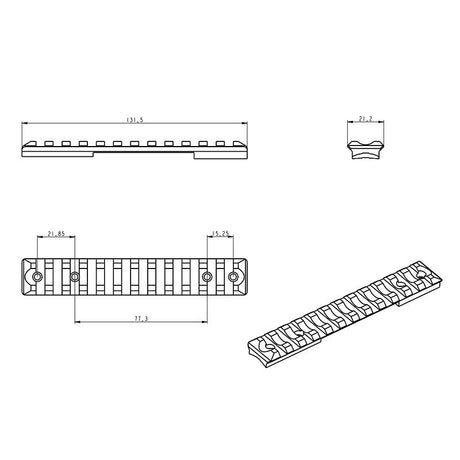

• CZ 600: el riel depende de la longitud del cajón de mecanismos superior, que depende del calibre. El riel corto se adapta a los rifles en .223 Rem y 7.62x39. El riel mediano se adapta a los rifles en .308 Win, .243 Win, 6 mm Creedmoor y 6.5 mm Creedmoor. El riel largo se adapta a los rifles en .30-06 Springfield, .270 Win, .300 Win Mag y 8x57 IS.
• Brno ZKM 452: JK-N fabrica rieles tanto para la cola de milano de 11 mm como para la de 16 mm. El riel de 16 mm también se adapta al ZKM 456.
• Brno Combo: el riel JK-N está fabricado para montar una mira de punto rojo.

Riel o anillas de cola de milano

Muchos rifles CZ de percusión anular, como el CZ 457, tienen una cola de milano de 11 mm en el cajón de mecanismos. Puede montar un visor directamente en la cola de milano con anillas de cola de milano, vea Anillas de visor con base de cola de milano. Un riel Picatinny añade un paso, pero le ofrece más opciones. Puede usar cualquier anilla o montura Picatinny, puede elegir una inclinación y puede mover ópticas entre rifles que todos tengan un riel Picatinny.

Riel plano o inclinado

Un riel plano no tiene inclinación, lo que se marca como 0 MOA. Un riel inclinado es más alto en la parte trasera que en la delantera. La inclinación inclina el visor hacia abajo en dirección a la boca del cañón y le da más ajuste de elevación para largas distancias. La inclinación se indica en MOA en el nombre del producto. Para el CZ 457 puede elegir rieles con 0, 15, 20, 25 o 35 MOA. Para el CZ 455 y el CZ 600 puede elegir rieles planos o rieles con 25 MOA.

Para caza y distancias normales de campo de tiro, un riel plano es la opción sencilla. Si dispara a larga distancia y se queda sin elevación en su visor, elija un riel inclinado.

Acero o aluminio

• Acero: los rieles provienen de JK-N, Contessa y CJ Manufactory. Son resistentes y soportan el desgaste del montaje repetido. El riel JK-N para el CZ 457 tiene un acabado antirreflectante y, según JK-N, el ajuste más preciso de todos los rieles para CZ 457.
• Aluminio: los rieles provienen de CZ y Toni System. Son más ligeros.

Los rieles se fabrican en la República Checa (JK-N, CZ, CJ Manufactory, Ascalon Arms) e Italia (Contessa, Toni System).

Otros rieles y adaptadores

• Riel Blaser para la CZ 457: la base de acero de CJ Manufactory convierte la cola de milano de 11 mm a la interfaz Blaser. Después puede usar monturas Blaser de palanca rápida e intercambiar entre visores, por ejemplo un visor diurno y uno nocturno, sin desmontar la montura.

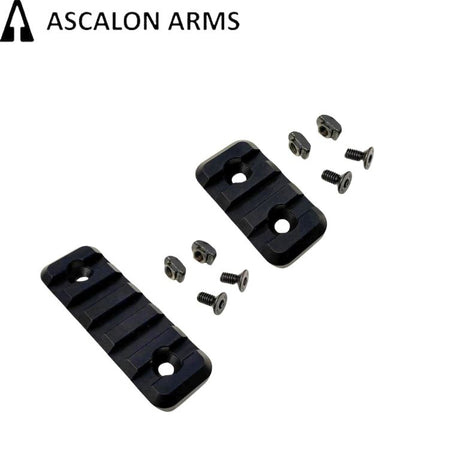

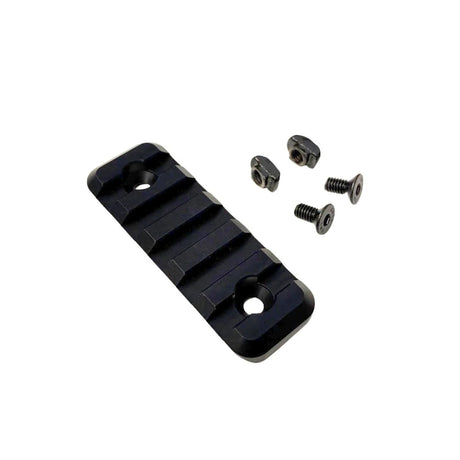

• Riel Picatinny para M-Lok: el riel de Ascalon Arms convierte una ranura M-Lok en una interfaz Picatinny. Está fabricado en aluminio 7075 con acabado anodizado duro.
• Rieles laterales para la CZ Bren 2: rieles laterales originales de CZ para modelos de 11 pulgadas, se venden como par.
• Riel Picatinny para monturas Davika: una base fabricada según el estándar STANAG 4694 que añade una interfaz Picatinny a las monturas y anillas de visor Davika.

Anillas y monturas para su riel

Una vez instalado el riel, elija las anillas según el diámetro del tubo de su visor. Puede conseguir anillas Picatinny de JK-N en acero inoxidable con palanca o tuerca de tornillo, de Contessa en acero, y de Davika en aluminio 7075-T6, incluidas monturas QD Ergo y monturas cantilever que adelantan el visor. JK-N también fabrica una montura de anillas personalizable para tubos de 1 inch, 30 mm y 34 mm, y una reducción de polímero de 30 mm a 1 inch. Vea anillas de visor Picatinny de 30 mm, anillas de visor Picatinny de 34 mm y anillas de visor Picatinny de 1 inch [25.4mm].

Instalación

Puede montar un riel Picatinny en casa. Necesita una llave dinamométrica y la punta correcta para los tornillos. Los tornillos vienen con los rieles.

1. Descargue el rifle.
2. Limpie los orificios de los tornillos en la acción y desengrase los tornillos.
3. Coloque el riel sobre la acción. En los rieles CZ 600, coloque los tornillos más largos en la parte trasera y los más cortos en la parte delantera.
4. Ponga una gota de fijador de roscas de resistencia media en cada tornillo.
5. Apriete los tornillos uniformemente al par recomendado.

El par recomendado está en la descripción del producto. Por ejemplo, es de 2 a 2.5 Nm para los rieles de acero JK-N y Contessa. Los rieles de aluminio CZ para la CZ 457 y CZ 455 usan 1.5 Nm para tornillos M5, 1 Nm para tornillos M4 y 0.5 Nm para tornillos M3. Demasiado par puede dañar la rosca en la acción, así que no lo calcule a ojo.

Colecciones relacionadas

Después del riel necesita anillas o una montura. Vea Anillas de visor y Visores de rifle. Para una mira de punto rojo sobre un riel, vea Miras de punto rojo con base Picatinny.

Preguntas frecuentes

¿Puedo montar un riel Picatinny en mi rifle CZ en casa?

Sí. Necesita una llave dinamométrica y fijador de roscas de resistencia media.

1. Limpie los orificios de los tornillos y los tornillos.
2. Coloque el riel sobre la acción.
3. Ponga fijador de roscas en cada tornillo.
4. Apriete los tornillos al par indicado en la descripción del producto.

¿Debo elegir un riel plano o inclinado para mi CZ?

Elija un riel plano para caza y distancias normales de campo de tiro. Elija un riel inclinado, por ejemplo 20 o 25 MOA, si dispara a larga distancia y necesita más elevación de su visor.

¿Sirve un riel Picatinny para varios rifles CZ?

Solo en unos pocos casos. Un riel debe coincidir con el cajón de mecanismos y sus orificios para tornillos, por lo que la mayoría de los rieles se ajustan a un solo modelo. Las excepciones son el riel Contessa, que se ajusta a la CZ 452 y CZ 455, y el riel JK-N de 16 mm, que se ajusta a la Brno ZKM 452 y ZKM 456.

¿Puedo poner una mira de punto rojo en el riel Picatinny de mi rifle CZ?

Sí. Elija una mira de punto rojo con base Picatinny, o una mira de punto rojo en una montura para mira de punto rojo Picatinny. Luego deslícela sobre el riel y apriete la abrazadera.
